jueves, 4 de noviembre de 2010

ENCENDIDO: CAUDAL ACETILENO

Encendido: abra las dos válvulas. Utilice preferentemente, un encendedor especial para encender la mezcla gaseosa. Por lo general, la llama tendrá un aspecto blanco amarillento, lo que indica que la mezcla es muy rica en acetileno. Aparecerá, además, separada del tubo.

Soldadura autógena

Caudal de acetileno: disminuya ahora, progresivamente, el caudal de acetileno hasta que la llama "vuelva a pegarse" al tubo. La mejor manera de asegurar un reglaje óptimo para la soldadura es comenzar con un exceso de acetileno para ir disminuyendo poco a poco su caudal.

Soldadura autógena

MANOMETROS

Soldadura autógena

Manómetros: los manómetros, previstos con dos botellas, juegan un papel muy importante: permiten reducir la presión alta dentro de las botellas hasta un valor que permite la producción de una llama utilizable: 1 bar para el oxígeno, 0,4 bar para el acetileno

MESCLA GASEOSA

Mezcla gaseosa : la mezcla gaseosa se efectúa con la boquilla del soplete con botellas de gas. Se pone en contacto el oxígeno y el acetileno, el primero a gran velocidad, el segundo a baja presión. Este produce, al nivel de la abertura de la boquilla, una depresión que provoca la aspiración de acetileno y permite la mezcla.

Soldadura autógena

SOPLETES CON BOTELLAS

Sopletes con botellas OA: el quemador, que expulsa una mezcla de oxígeno y de gas, es la parte más importante de un equipo de soldadura autógeno. El gas mezclado con oxígeno es el acetileno, un gas hidrocarburo no saturado. Cuidado, no es fácil notar su escape.

Soldadura autógena

EQUIPOS DE SOLDAR

Autógena - Es un equipo que requiere más espacio y se usa en soldaduras con materiales especiales por ejemplo cobre y bronce que no se puede soldar/unir con el sistema eléctrico. En realidad, este equipo une cualquier metal pero el costo del "fuego" es alto.  Tiene una virtud que seguramente habréis visto en tv y trabajos varios que el tema "corte". Casi se podría decir que corta cualquier cosa con el "pico" adecuado que por supuesto no es igual al de soldar

La autógena
La autógena consta de un tanque de oxígeno (en verde) y otro que recoge el gas del carburo que es una piedra blanca que al contacto con el agua desprende un gas inflamable (muy). Como podéis apreciar en el dibujo que es básico y que también es básico el sistema de recoger el gas.
EL tanque "G" recoge el gas que sale de un recipiente donde hay carburo. El gas se eleva y queda atrapado entre el agua y el tanque "G" que flota por la presión y acción del gas que busca una salida. La única salida que encuentra es el tubo de goma de alta presión ensamblado sobre partes de bronce (para evitar chispas) que va directo al puntero donde se mezcla con el oxígeno. En la empuñadura se encuentran 2 llaves reguladoras para conseguir una llama agresiva de corte (junto con el pico adecuado que también es de bronce) o una llama suave para soldar / adherir.
El tubo de oxigeno cuenta con un medidor de presión y otro que marca el contenido de oxígeno. El tanque de gas no cuenta con nada (a veces si)

lunes, 25 de octubre de 2010

soldadura

Soldadura oxiacetilénica



La soldadura oxiacetilénica es la forma más difundida de soldadura autógena. En este tipo de soldaduras no es necesario aporte de material. Este tipo de soldadura puede realizarse con material de aportación de la misma naturaleza que la del material base (soldadura homogénea) o de diferente material (heterogénea) y también sin aporte de material (soldadura autógena). Si se van a unir dos chapas metálicas, se colocan una junto a la otra. Se procede a calentar rápidamente hasta el punto de fusión solo la unión y por fusión de ambos materiales se produce una costura.
Para lograr una fusión rápida (y evitar que el calor se propague) se utiliza un soplete que combina oxígeno (como comburente) y acetileno (como combustible). La mezcla se produce con un pico con un agujero central del que sale acetileno, rodeado de 4 o más agujeros por donde sale el oxígeno (y por efecto Venturi genera succión en el acetileno). Ambos gases se combinan en una caverna antes de salir al pico, por donde se produce una llama color celeste, muy delgada. Esta llama alcanza una temperatura de 3050ºC.
Se pueden soldar distintos materiales: acero, cobre, latón, aluminio, magnesio, fundiciones y sus respectivas aleaciones.
Tanto el oxígeno como el acetileno se suministran en botellas de acero estirado, a una presión de 15 kp/cm² para el acetileno y de 200 kp/cm² para el oxígeno.
El acetileno además se puede obtener utilizando un gasógeno que hidrata carburo, aunque es una práctica poco aconsejable, dado que hay que resguardar el carburo de un elemento tan abundante como es el agua. En caso de incendio, hay que apagar con polvo químico o CO2, dado que el agua aviva el fuego al generar acetileno


La Soldadura Autógena es un tipo de soldadura por fusión conocida también como soldadura oxi-combustible u oxiacetilénica.
La soldadura oxiacetilénica es la forma más difundida de soldadura autógena.
En este tipo de soldadura, la combustión se realiza por la mezcla de acetileno y oxígeno que arden a la salida de una boquilla (soplete).
La soldadura autógena no requiere de aporte de material.

Materiales necesarios para realizar una soldadura autógena

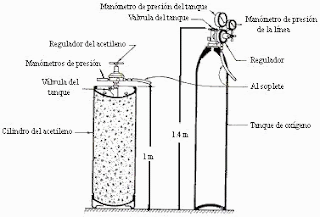

  • Soplete con botellas Oxígeno y Acetileno:
El quemador expulsa la mezcla de oxígeno y de gas, es la parte más importante de un equipo de soldadura autógeno. El gas mezclado con oxígeno es el acetileno, un gas hidrocarburo no saturado. Cuidado, no es fácil notar su escape.
  • Mezcla gaseosa :
Se efectúa con la boquilla del soplete. Se pone en contacto el oxígeno a gran velocidad y el acetileno a baja presión. En la abertura de la boquilla una depresión que provoca la aspiración de acetileno y permite la mezcla.
  • Manómetros:
Permiten reducir la presión alta dentro de las botellas hasta un valor que permite la producción de una llama utilizable: 1 bar para el oxígeno, 0,4 bar para el acetileno.
Procedimiento
Por ejemplo, para unir dos chapas metálicas, se coloca una junto a la otra en la posición en que serán soldadas; se calienta la unión rápidamente hasta el punto de fusión y por la fusión de ambos materiales se produce una costura o cordón de soldadura.
Para conseguir una fusión rápida e impedir que el calor se propague, se usa el soplete, que combina oxígeno (como comburente) y acetileno (como combustible). La mezcla se produce con un pico con un agujero por donde sale el acetileno, rodeado de cuatro o más agujeros por donde sale oxígeno . Ambos gases se combinan antes de salir por el pico y entonces se produce una llama delgada característica de color celeste. (tener precaución en la manipulación ya que a veces la llama se torna invisible sin que merme su calor).
El efecto del calor funde los extremos que se unen al enfriarse y solidificarse logrando un enlace homogéneo.
Pueden soldarse distintos materiales: acero, cobre, latón, aluminio, magnesio, fundiciones y sus respectivas aleaciones.
Este tipo de soldadura se usa para soldar tuberías y tubos, como también para trabajo de reparación, por lo cual sigue usándose en talleres mecánicos e instalaciones domésticas.
No conviene su uso para uniones sometidas a esfuerzos, pues, por efecto de la temperatura, provoca tensiones residuales muy altas, y resulta además más cara que la soldadura por arco.
El oxígeno y el acetileno se suministran en botellas de acero estirado, a una presión de 15 kp/cm² para el acetileno y de 200 kp/cm² para el oxígeno.

Seguridad
Para realizar soldaduras sin poner en peligro la salud, deben tomarse ciertas precauciones:
Equipo de protección personal
Es significativo el riesgo de quemaduras ; para prevenirlas, los soldadores deberán usar ropa de protección, así como guantes de cuero gruesos y chaquetas protectoras de mangas largas para evitar la exposición al calor y llamas extremos.
Asimismo el brillo del área de la soldadura conduce puede producir la inflamación de la córnea y quemar la retina.
Los lentes protectores y el casco de soldadura con placa de protección protegerán convenientemente de los rayos UV.
Quienes se encuentren cerca del área de soldadura, deberán ser protegidos mediante cortinas translúcidas hechas de PVC, aunque no deben ser usadas para reemplazar el filtro de los cascos.
Exposición a humos y gases
También es frecuente la exposición a gases peligrosos y a partículas finas suspendidas en el aire. Los procesos de soldadura a veces producen humo, el cual contiene partículas de varios tipos de óxidos, que en algunos casos pueden provocar patologías tales como la fiebre del vapor metálico. Muchos procesos producen vapores y gases como el dióxido de carbono, ozono y metales pesados, que pueden ser peligrosos sin la ventilación y el entrenamiento apropiados.
Debido al uso de gases comprimidos y llamas, en varios procesos de soldadura está implícito el riesgo de explosión y fuego. Algunas precauciones comunes incluyen la limitación de la cantidad de oxígeno en el aire y mantener los materiales combustibles lejos del lugar de trabajo.
